玻璃是地球上最古老的材料之一，早在十萬多年前就被人類利用。人們用它來制造工具和武器，隨著時間的推移，它的應用也日益廣泛。如今，玻璃無處不在，形態各異，種類繁多，性能和特點也各不相同。既然玻璃在我們的生活中如此普遍，那么增材制造又如何呢？我們能打印玻璃嗎？答案是肯定的，但它是一種非常復雜的材料。事實上，使用玻璃需要非常高的熔化溫度（約1000°C）以及極其精確可控的熱環境。盡管存在這些限制，一些廠商還是開發出了能夠生產各種零件的3D玻璃打印機。雖然其中一些打印機現已商業化，但大多數仍處于研究階段。我們將為您詳細介紹！

可用的3D玻璃打印解決方案

Maple 4 Glass 3D打印機

Maple 4是一款由Maple Glass Printing開發的桌面玻璃3D打印機，兼具簡潔易用性和先進性能。與需要極高溫度和專用設備的傳統玻璃制造不同，該系統使整個過程更加便捷高效。它體積小巧（736 x 600 x 985毫米），重約100公斤，使用標準220-240 V電源供電，噴嘴溫度接近1000°C。其構建體積為200×200×300毫米，可處理高速打印。它還能在不到一小時的時間內生產出精細的玻璃部件。其功能包括一鍵打印和自動磁力調平床，使其易于使用并確保始終如一的打印效果。

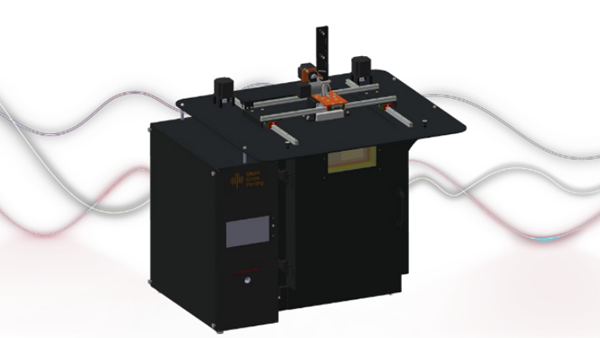

Maple 4 Glass 3D打印機（圖片來源：Maple Glass Printing）

Nobula玻璃3D打印機

Nobula3D的Nobula機器基于直接玻璃激光沉積(DGLD)技術，該公司聲稱該技術“使打印玻璃變得像打印塑料一樣簡單”。該打印機采用非接觸式激光加熱，最高溫度可達2,200°C。它精度高、節能高效，無需后處理。該設備尺寸約為100×40×60厘米，重量略高于50公斤。該系統的分辨率為100至250微米，支持0至100%的填充率。打印速度為每分鐘5至200毫米，用戶可以打印出具有精細細節和卓越性能的獨立結構。該設備針對石英玻璃進行了優化，并與Nobula軟件和商用切片機兼容。這款玻璃3D打印機為在研究、設計和先進制造應用中打印復雜、高質量的玻璃組件鋪平了道路。

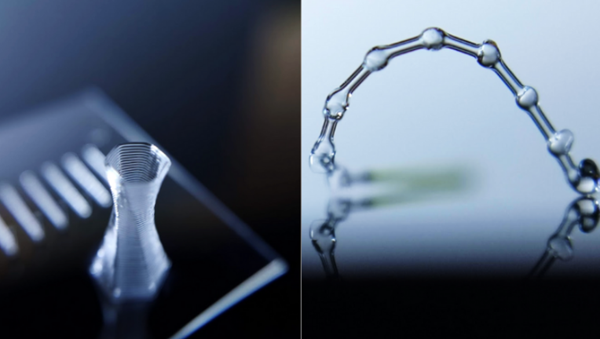

使用Nobula玻璃3D打印機和該公司獨特的、正在申請專利的玻璃長絲打印的花瓶和空心結構。

麻省理工學院的3D打印機

美國麻省理工學院無疑是最早研究開發3D玻璃打印機的機構之一。初步測試始于2015年：由內里·奧克斯曼領導的研究小組展示了一種能夠逐層擠出熔融玻璃的工藝。幾年后，他們的機器的首個版本演變成了G3DP2。該打印解決方案能夠連續沉積30公斤熔融玻璃，并配備熱控制系統，以確保玻璃的成型和質量。因此，無論何種應用，該機器都可以設計透明玻璃部件。目前，G3DP2尚未上市，但Evenline工作室每天都在使用這款解決方案——您也可以直接從他們的網站訂購玻璃部件。

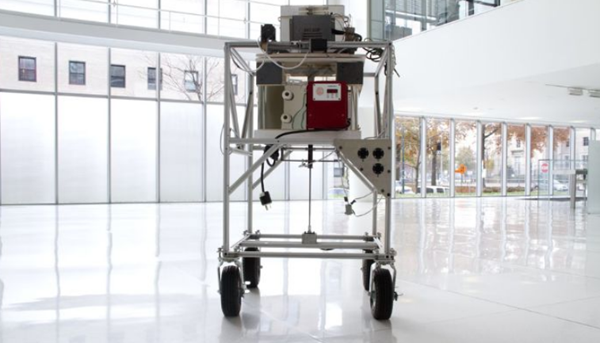

G3DP的第一個版本（圖片來源：MIT/Oxman）

Glassomer的3D玻璃打印

Glassomer是一家專注于玻璃增材制造的德國公司。目前該公司本身并未銷售任何機器，但提供3D打印玻璃部件（更確切地說是原型）的專業技術，無論其形狀如何。例如，它可以打印未來瓶子的不同設計，甚至是裝飾品或珠寶。Glassomer之所以能夠提供此類服務，是因?yàn)樗_發了一種原材料的制造工藝。這是一種復合材料——用于3D打印的液體，用于注射的固體——基于石英玻璃粉和有機粘合劑。這種材料將用于增材制造，并可用于制造透明玻璃部件。

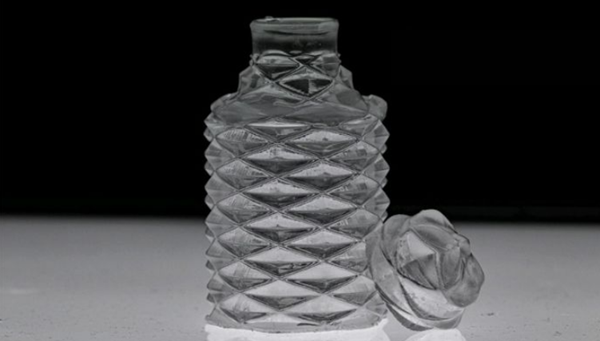

3D打印瓶子示例（圖片來源：Glassomer）

二、研究項目

低溫增材制造玻璃

值得一提的是麻省理工學院林肯實驗室關于玻璃低溫增材制造的研究。他們的方法頗具創新性，因?yàn)椴ＡЪ庸み^程通常需要在極高的溫度下進行，但此前從未應用過類似的技術。那么他們是如何成功的呢？該過程在室溫下開始，直接用墨水書寫，逐層成型。然后，在僅加熱至250°C的礦物油浴中進行固化，而傳統工藝則需要超過1000°C的溫度。熱處理完成后，用無機溶劑沖洗工件以去除礦物殘留物，僅此而已。與該工藝兼容的材料是林肯實驗室開發的一種多材料墨水，由硅酸鹽溶液和其他無機納米顆粒組成。這項研究仍在進行中，但結果表明，該技術可以促進玻璃器件（例如微流體系統、光學透鏡和高溫電子元件）的3D打印。

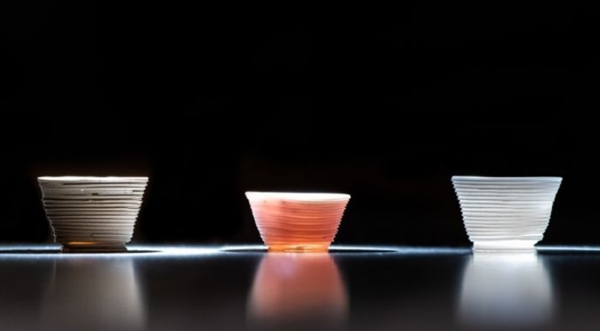

采用低溫工藝打印的玻璃（圖片來源：林肯實驗室）

用于微結構的玻璃3D打印

加州大學伯克利分校的研究人員與德國弗萊堡大學合作，開發出一種3D打印玻璃微結構的技術。該技術基于幾年前開發的計算機輔助軸向光刻(CAL)工藝，只不過他們現在能夠使用玻璃以更精確的方式在微觀尺度上進行打印。這種新工藝被稱為微CAL。它不是逐層打印，而是同時打印整個物體。他們使用激光將光圖案投射到一種特殊的樹脂材料上，這種材料含有被感光粘合劑包圍的玻璃納米顆粒。光使粘合劑固化，然后加熱物體以去除多余的粘合劑并將顆粒融合在一起，從而獲得由純玻璃制成的固體物體。為什么要打印玻璃微結構？研究人員設想了幾種應用：微型光學元件、虛擬現實眼鏡、高級顯微鏡和其他科學儀器。

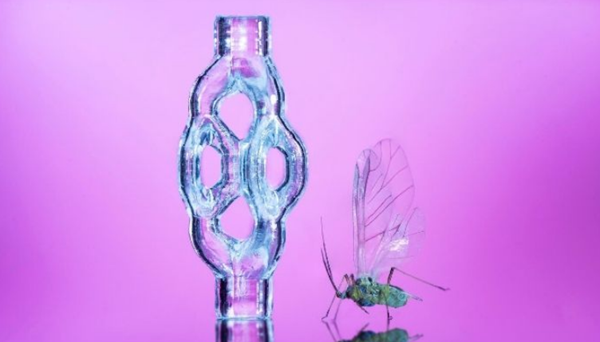

蚊子旁邊的3D打印微管模型（圖片來源：Adam Lau/Berkley Engineering）

蘇黎世聯邦理工學院使用SLA技術3D打印玻璃

2019年，蘇黎世聯邦理工學院的研究人員證明了復雜的玻璃物體可以通過3D打印制成，并在申請專利之前就已成功實現。該團隊利用立體光刻技術，以及一種將塑料和有機分子與玻璃前體結合的樹脂，成功制造出復雜且高度多孔的玻璃結構。具體來說，他們使用了DLP技術，發現可以通過改變光強度來調整物體的孔徑。樹脂固化后，打印部件分兩個階段進行燒制：首先在600°C下燒盡聚合物結構，然后在約1000°C下使玻璃陶瓷致密化。雖然這一過程會導致物體大幅收縮，但最終產品透明堅硬，類似于窗戶玻璃。

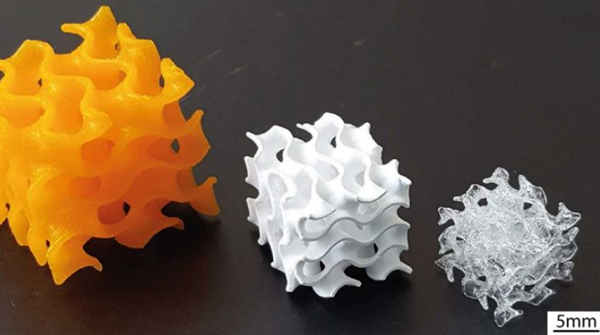

毛坯（左）在600度高溫下燒制，去除塑料結構。再次燒制后，該物體變成玻璃（右）（圖片來源：蘇黎世聯邦理工學院復合材料研究組）

圣母大學通過沉積技術3D打印玻璃

圣母大學的研究人員開發了另一種創新的3D打印玻璃方法。他們使用二氧化碳激光加熱玻璃棒表面，然后玻璃棒熔化到安裝在四軸數控平臺上的熔融石英基板上?；逑嗷プ饔谩艚z未加熱部分的壓力、重力和表面張力的結合，使玻璃能夠以可控的方式成型。利用這項技術，該團隊能夠創建二維圖案和獨立的三維螺旋結構。

圣母大學研究負責人埃德·金澤爾與墨西哥蒙特雷理工學院的同事合作，推動了這項工作的進展。他們攜手合作，從制造空心形狀轉向制造致密、完全透明的3D實體。雖然精度仍然是一個挑戰，但研究人員樂觀地認為，隨著進一步的改進，可以實現更高的性能。

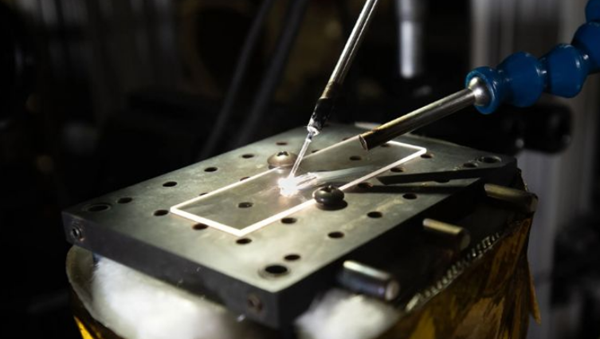

圣母大學開發的3D打印方法（圖片來源：圣母大學工程學院Wes Evard）
